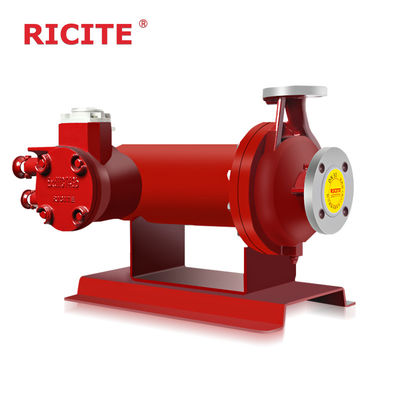

স্ব-প্রাইমিং অনুভূমিক সেন্ট্রিফুগাল পাম্প মাল্টিস্টেজ ক্যান পাম্প
| Place of Origin: | China |
| পরিচিতিমুলক নাম: | RICITE |
| Model Number: | B |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 5 sets per day |
|
বিস্তারিত তথ্য |
|||
| Place of Origin | China | পরিচিতিমুলক নাম | RICITE |
|---|---|---|---|
| Model Number | B | পণ্যের নাম: | বি সিরিজ টিনজাত মোটর পাম্প |
| রঙ: | লাল, নীল কাস্টমাইজড | ফ্লো: | 1000m3/ঘণ্টা |
| উত্তোলন: | 190M | তাপমাত্রা: | ～+120℃ |
| শক্তি: | 160KW | সান্দ্রতা: | 100 মিমি/সেকেন্ড |
| চাপ: | 2.5 এমপিএ | প্রয়োগ: | পেট্রোলিয়াম, রাসায়নিক, ফার্মাসিউটিক্যাল, ইলেক্ট্রোপ্লেটিং |
| লক্ষণীয় করা: | স্ব প্রাইমিং অনুভূমিক কেন্দ্রাতিগ পাম্প,অনুভূমিক কেন্দ্রাতিগ পাম্প,অনুভূমিক মাল্টিস্টেজ পাম্প |
||
পণ্যের বর্ণনা
বেসিক ক্যানড মোটর পাম্প (বি সিরিজের রাসায়নিক সুরক্ষিত পাম্প)
বর্ণনা
পি সিরিজ ক্যান মোটর পাম্প একটি নতুন প্রজন্মের রাসায়নিক ক্যান মোটর পাম্প। এটি আন্তর্জাতিক মান নকশা গ্রহণ করে, সর্বোচ্চ অপারেটিং প্রবাহ 1200m3/h, সর্বোচ্চ মাথা 600m হয়,তাপমাত্রা পরিসীমা -120-350°C, এবং সিস্টেম ডিজাইনের সর্বাধিক চাপ 20MPa।
বেসিক টাইপ (স্ট্যান্ডার্ড টাইপ)
পরিবাহী মাধ্যমের তাপমাত্রা 120 °C অতিক্রম করে না, এবং মাথা 100 মিটার অতিক্রম করে না। অন্যান্য ধরণের ক্যান পাম্পগুলি বেসিক টাইপের রূপান্তর এবং উন্নতি,মৃত এবং বিপরীত প্রচলন সহএই ধরনের ক্যান পাম্পের বিপরীত দিকের তরল প্রবাহ রয়েছে বেয়ার তৈলাক্তকরণ, শীতলকরণ এবং মোটর শীতলকরণের জন্য মৌলিক ধরণের তুলনায়।
সুবিধা
(1) দীর্ঘ সেবা জীবন, স্বয়ংক্রিয় হাইড্রোলিক থ্রাস্ট ভারসাম্য সিস্টেম সিলিকন কার্বাইড bearings সঙ্গে মিলিত উচ্চ সেবা জীবন পেতে;
(২) উচ্চ দক্ষতা, অনুকূলিত মোটর ডিজাইন এবং উচ্চ দক্ষতা হাইড্রোলিক গবেষণা, দুর্দান্ত শক্তি দক্ষতা অর্জন;
(3) উচ্চ নির্ভরযোগ্যতা, উন্নত প্রক্রিয়াকরণ প্রযুক্তি, উচ্চ প্রযুক্তির সিএনসি সরঞ্জাম এবং পণ্য কর্মক্ষমতা স্থিতিশীলতা নিশ্চিত করার জন্য নিখুঁত পরীক্ষা;
(৪) অনলাইন মনিটরিং এবং স্বয়ংক্রিয় নিয়ন্ত্রণ উপলব্ধি করতে লেয়ার পরিধান মনিটর করুন;
(৫) দুর্ঘটনার পরিস্থিতিতেও পরিবেশের নিরাপত্তা নিশ্চিত করার জন্য দ্বিতীয় সিলিং।
বৈশিষ্ট্য
ক্যান মোটর পাম্প ক্যান মোটর এবং পাম্প দ্বারা গঠিত হয়, স্ট্যাটরের অভ্যন্তরীণ পৃষ্ঠ এবং রটরের বাইরের পৃষ্ঠটি পাতলা দেয়ালযুক্ত অ চৌম্বকীয় ক্ষয় প্রতিরোধী ধাতু দ্বারা আচ্ছাদিত,তাই stator মোড়ানো, রোটার কোরটি কন্ট্রোল তরল দ্বারা ক্ষয় করা হবে না, কারণ তারা সম্পূর্ণরূপে পৃথক। উপরন্তু, রোটারের শ্যাফ্ট এক্সটেনশনে সরাসরি ইম্পেলার ইনস্টল করা হয়,পুরো রটারটি ক্যানভারেজ তরল মধ্যে নিমজ্জিত হয়, কোন ঘূর্ণন অংশ বাইরে প্রসারিত, একটি ফাঁস ছাড়া কাঠামো, তাই এটি নিম্নলিখিত সুবিধা আছে
(1) ফাঁস মুক্ত, এটি বিষাক্ত, বিস্ফোরক, জ্বলনযোগ্য, বিশুদ্ধ, ক্ষয়কারী তরল পরিবহনের জন্য উপযুক্ত;
(2) সম্পূর্ণ সিলিং, এটি তরল পরিবহনের জন্য উপযুক্ত যা অক্সিডাইজ করা সহজ;
(3) কোনও যান্ত্রিক সিল নেই, এটি উচ্চ সিস্টেম চাপ তরল, উচ্চ গলনাঙ্ক তরল, উচ্চ তাপমাত্রা তরল এবং নিম্ন তাপমাত্রা তরল পরিবহনের জন্য উপযুক্ত।
(4) তৈলাক্তকরণ মাধ্যম ব্যবহার করে, কোনও গ্রীস প্রয়োজন নেই, পরিবহন তরলকে কোনও দূষণ নেই, গ্রীস ইনজেকশন এবং ড্রেনাইজিংয়ের প্রয়োজন নেই;
(5) কারণ মোটর এবং পাম্প coaxial ইন্টিগ্রেশন হয়, এটি স্থান সংরক্ষণ, হালকা ওজন, কম্প্যাক্ট নকশা, রক্ষণাবেক্ষণ এবং বিচ্ছিন্ন করা সহজ;
(6) মোটরটি জল শীতল বা প্রাকৃতিক শীতলতা গ্রহণ করে, কোন ফ্যান নেই, তাই চলমান কম্পন কম এবং গোলমাল কম।
ক্যান মটর পাম্প ব্যবহারের জন্য সতর্কতাঃ
1. স্বাভাবিক অপারেশনের সময়, আউটলেট ভালভটি শক্তভাবে বন্ধ করা উচিত নয় এবং পাম্পে বায়ু ব্লক হওয়া এড়াতে সামান্য খোলা রাখা উচিত।
2মোটর এবং বিয়ারিং ক্ষতি রোধ করার জন্য তরল ছাড়া বা 1 মিনিটের বেশি সময় ধরে কাজ করা কঠোরভাবে নিষিদ্ধ।
3১ মিনিটের বেশি সময় পিছনে চালানো কঠোরভাবে নিষিদ্ধ, কারণ পিছনে চালানো লেয়ারের অস্বাভাবিক পোশাকের কারণ হতে পারে।
4ক্যাভিটেশন অবস্থার অধীনে কাজ করা কঠোরভাবে নিষিদ্ধ, অন্যথায় এটি বেয়ারিংয়ের অকাল পরিধানের কারণ হতে পারে।
প্যারামিটার
| নাম | প্রকার | প্রবাহ | মাথা | অপারেটিং তাপমাত্রা | পাওয়ার | ভিসিসিটি | চাপ | মন্তব্য |
| স্ট্যান্ডার্ড রাসায়নিক ক্যান মোটর পাম্প | স্ট্যান্ডার্ড ((বি সিরিজ) | ১০০০ মিটার/ঘন্টা | ১৯০ মিটার | ₹+১২০°সি | ১৬০ কিলোওয়াট | ১০০ মিমি/সেকেন্ড | 2.5 এমপিএ | 120°C এর নিচে তাপমাত্রা সহ মাঝারি জন্য উপযুক্ত |
মডেল বর্ণনা
উপাদান
| কোড | 4 | 5 | 6 | 7 | |
| ভিজা অংশ | 304 | 304L | 316 | ৩১৬ এল | |
| গ্যাসকেট | পাম্প | উষ্ণতা | গ্রাফাইটের ধাতু | ||
| স্ট্যান্ডার্ড | পিটিএফই | ||||
| মোটর | পিটিএফই | ||||
| ক্যান | হ্যাস্টেলয় অ্যালাই -সি | হ্যাস্টেলয় অ্যালাই -সি | |||
| শ্যাফ্ট | ৩০৪/৩০১ | 304L | 316 | ৩১৬ এল | |
| শ্যাফ্ট স্লিভ, থ্রাস্ট রিং | স্টেলাইট | ||||
| এসএসআইসি | |||||
| লেয়ারিং | গ্রাফাইট প্রজনিত ফুরান রজন, এসএসআইসি | ||||
সেকশনাল ড্রয়িং
মডেল
|
না, না। |
পাম্প মডেল |
গতি | শক্তি (কেডব্লিউ) | |||
| n=2900r/min | 介质密度 ((মাঝারি ঘনত্ব ((জি/সেমি)) | |||||
| প্রবাহ m3/h | মাথা m | 1 | 1.35 | 1.84 | ||
| 1 | ৪০২৫আর | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | ৪০২৫ এস | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | ৪০২৫টি | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | ৫০৪০আর | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | ৫০৪০ এস | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | ৫০৪০টি | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | ৫০৪০ ইউ | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | ৬৫৫০আর | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | ৬৫৫০ এস | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | ৬৫৫০টি | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | ৬৫৫০ ইউ | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
না, না। |
পাম্প মডেল |
গতি | পাওয়ার ((Kw) | |||
| n=2900r/min | (মাঝারি ঘনত্ব ((জি/সেমি)3) | |||||
| প্রবাহ m3/h | মাথা m | 1 | 1.35 | 1.84 | ||
| 12 | ৮০৬৫আর | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | ৮০৬৫ এস | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | ৮০৬৫টি | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | ৮০৬৫ ইউ | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | ১০৮০এস | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | ১০৮০টি | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | ১০৮০ ইউ | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | ১০৮০ ভোল্ট | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | ১২১০টি | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | ১২১০ইউ | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | ১২১০ ভোল্ট | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
রাসায়নিক, ফার্মাসিউটিক্যাল, নতুন শক্তি, ইলেকট্রনিক অ্যালুমিনিয়াম ফয়েল এবং অন্যান্য শিল্পের 10,000+ এরও বেশি গ্রাহক RICITE পণ্যগুলি বেছে নিয়েছেন (ম্যাগনেটিক ড্রাইভ পাম্প, রাসায়নিক ক্যান মোটর পাম্প,ডায়াফ্রাগম পাম্প, যান্ত্রিক সিল সেন্ট্রিফুগাল পাম্প ইত্যাদি), এবং রিকাইট (জেজিয়াং) সায়েন্স অ্যান্ড টেকনোলজি কোং লিমিটেড বেশ কয়েকটি শিল্প প্রযুক্তিগত মান এবং নির্দিষ্টকরণের সম্পাদনায় অংশ নিয়েছে,এবং উচ্চ প্রযুক্তির সম্মান জিতেছেরিকাইট (জেজিয়াং) সায়েন্স অ্যান্ড টেকনোলজি কোং লিমিটেড ফুটো মুক্ত পাম্প তৈরিতে প্রতিশ্রুতিবদ্ধ,এবং চৌম্বকীয় ড্রাইভ পাম্প বিকাশের লক্ষ্য মেনে চলে, রাসায়নিক ক্যান মোটর পাম্প, এবং অন্যান্য পাম্প, এবং প্রযুক্তিগত উদ্ভাবন অনুসরণ করে এবং গ্রাহকদের নির্ভরযোগ্য, উচ্চ খরচ কার্যকর এবং শক্তি সঞ্চয় পাম্প এবং সেবা প্রদান করে।
