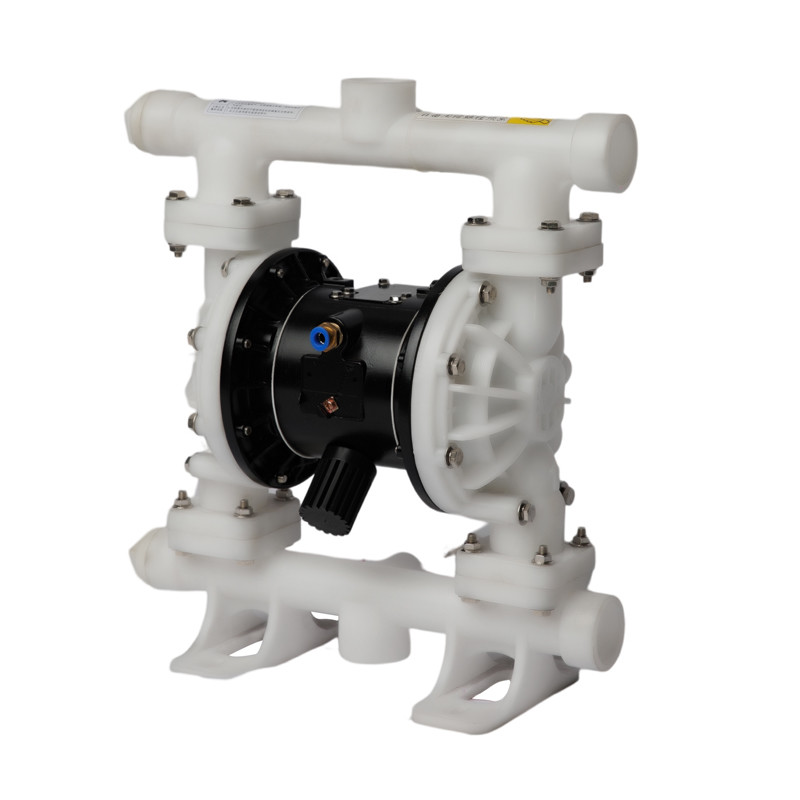

পিভিডিএফ বায়ুসংক্রান্ত ডায়াফ্রাম পাম্প

QBY3 পিপি/পিভিডিএফ বায়ুসংক্রান্ত ডায়াফ্রাম পাম্প

বর্ণনা

নিউম্যাটিক ডায়াফ্রাগম পাম্প একটি নতুন ধরণের পরিবহন যন্ত্রপাতি যা শক্তির উত্স হিসাবে সংকুচিত বায়ু ব্যবহার করে। বিভিন্ন ক্ষয়কারী তরল, কণাযুক্ত তরল, উচ্চ সান্দ্রতা, উদ্বায়ী, জ্বলনযোগ্য,এবং অত্যন্ত বিষাক্ত তরল, এটি সম্পূর্ণরূপে পাম্প এবং শোষিত হতে পারে।
বায়ুসংক্রান্ত ডায়াফ্রাগম পাম্পের জন্য চার ধরণের উপাদান রয়েছেঃ ইঞ্জিনিয়ারিং প্লাস্টিক, অ্যালুমিনিয়াম খাদ, স্টেইনলেস স্টিল এবং castালাই লোহা। বায়ুসংক্রান্ত ডায়াফ্রাগম পাম্প নাইট্রিল রাবার, নিওপ্রেন,ফ্লুরো রবারবিভিন্ন ব্যবহারকারীর চাহিদা মেটাতে বিভিন্ন তরল মিডিয়া অনুযায়ী পলিটেট্রাফ্লুওরোথিলিন, পলিটেট্রাফ্লুওরোথিলিন ইত্যাদি।এটি বিভিন্ন বিশেষ অনুষ্ঠানে বিভিন্ন মিডিয়া পাম্প করার জন্য ইনস্টল করা হয় যা প্রচলিত পাম্প দ্বারা পাম্প করা যায় না, এবং সন্তোষজনক ফলাফল অর্জন করেছে।

The working principle of the pneumatic diaphragm pump is a positive displacement Reciprocating pump that uses the air compressor to input compressed air into the distribution valve of the diaphragm pump to drive the link shaft in the middle body of the diaphragm pump to drive the diaphragm pump diaphragm in the medium chamber of the diaphragm pump body to make transverse stretching movement to achieve the function of self-priming fluid. পাম্পের দুটি সমান্তরাল কাজের চেম্বারে, প্রতিটি একটি ইলাস্টিক diaphragm দিয়ে সজ্জিত করা হয়। সংযোগ রড দুটি diaphragms এক শরীরের মধ্যে সংযোগ করে,এবং সংকুচিত বায়ু দুটি কাজ কক্ষ মধ্যে diaphragms ঠেলে পাম্প এর ইনলেট জয়েন্ট থেকে বিতরণ ভালভ প্রবেশ করে, সংযোগকারী রড দ্বারা সংযুক্ত দুটি ডায়াফ্রাগমকে সিঙ্ক্রোনাসভাবে চলতে চালিত করে। একই সময়ে, অন্য কাজের চেম্বারে গ্যাস ডায়াফ্রাগমের পিছনে পাম্প থেকে মুক্তি পায়।বায়ুসংক্রান্ত diaphragm পাম্প দুটি প্রধান অংশ গঠিত: একটি বায়ু প্রবাহ কাঠামো এবং একটি তরল প্রবাহ কাঠামো, যা উভয় পক্ষের দুটি diaphragms দ্বারা সম্পূর্ণরূপে বিচ্ছিন্ন করা হয়।

বায়ু সরবরাহের চাপ কাজ করার জন্য প্রতি বর্গ সেন্টিমিটারে মাত্র দুই কিলোগ্রামের বেশি হতে হবে।ভালভ চেম্বার উচ্চ চাপ গ্যাস সংযোগ রড খাদ চালিত বায়ু প্রবাহ গাইডেন্স সিস্টেম মাধ্যমে এগিয়ে এবং পিছনে সরানোএকই সময়ে, খরচ করা নিম্ন চাপ গ্যাস দ্রুত নিষ্কাশন পোর্ট মাধ্যমে discharged হয়। উভয় পক্ষের উচ্চ এবং নিম্ন চাপ গ্যাস বিকল্প কর্ম অধীনে,সংযোগ রড শ্যাফ্ট বাম এবং ডান দিকে সরাতে উভয় পক্ষের diaphragms ড্রাইভ, উভয় পক্ষের ভলিউম চেম্বারে বায়ু চাপের পরিবর্তিত পরিবর্তন সৃষ্টি করে, যার ফলে তরলটির অবিচ্ছিন্ন শোষণ এবং নির্গমন অর্জন করা হয়।

বৈশিষ্ট্য

1বায়ুকে শক্তি হিসাবে ব্যবহার করার কারণে, উল্কাপিণ্ডগুলি প্রতিক্রিয়াশীল চাপের পরিবর্তনের সাথে সক্রিয়ভাবে সামঞ্জস্য করে (আউটলেট প্রতিরোধ) এবং মাঝারি থেকে উচ্চ সান্দ্রতা তরলগুলির জন্য উপযুক্ত।সেন্ট্রিফুগাল পাম্পের কাজ পয়েন্ট অনুভূমিকভাবে সেট করা হয়যদি সামান্য উচ্চতর সান্দ্রতা সঙ্গে তরল জন্য ব্যবহৃত হয়, একটি মিলে যাওয়া হ্রাসকারী বা ফ্রিকোয়েন্সি কনভার্টার প্রয়োজন, যা ব্যাপকভাবে খরচ বৃদ্ধি হবে, এবং একই গিয়ার পাম্প জন্য প্রযোজ্য।
2, জ্বলনযোগ্য এবং বিস্ফোরক পরিবেশে, বায়ুসংক্রান্ত পাম্পগুলি নির্ভরযোগ্য এবং কম ব্যয়বহুল, যেমন জ্বালানী পরিবহন, কারণ তারা একটি জায়গা এবং গ্রাউন্ডিংয়ের মধ্য দিয়ে যাওয়ার পরে স্পার্ক উত্পাদন করে না;দ্বিতীয়ত, অপারেশন চলাকালীন কোনও তাপ নেই এবং মেশিনটি অতিরিক্ত গরম হবে না; তৃতীয়ত, ডায়াফ্রাগম পাম্প দ্বারা তরলটির সামান্য উত্তেজনার কারণে তরলটি অতিরিক্ত গরম হবে না।
3, নির্মাণ স্থানের অসুবিধাজনক স্থানে, যেমন নির্মাণ স্থল এবং শিল্প ও খনির সাইট থেকে বর্জ্য জলের নিষ্কাশন,বৈদ্যুতিক পাম্প একটি উচ্চ লোড অবস্থায় আছে এবং মোটর উচ্চ পরিমাণে অমেধ্য কারণে গরম করার প্রবণতা আছেবায়ুসংক্রান্ত ডায়াফ্রাগম পাম্প কণা পাস করতে পারে, এবং প্রবাহ সামঞ্জস্যযোগ্য।

অ্যাপ্লিকেশন

পেট্রোলিয়াম, রাসায়নিক, খাদ্য, ওষুধ, ইলেকট্রনিক্স, সিরামিক, টেক্সটাইল, বিয়ারিং, পল্প এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।

মডেল কোডিং

এমউপাদান

ভিজা অংশ

ডায়াফ্রাগম উপাদান

বল উপাদান

বল আসন উপাদান

মডেল

পিআইটিউআরএস
