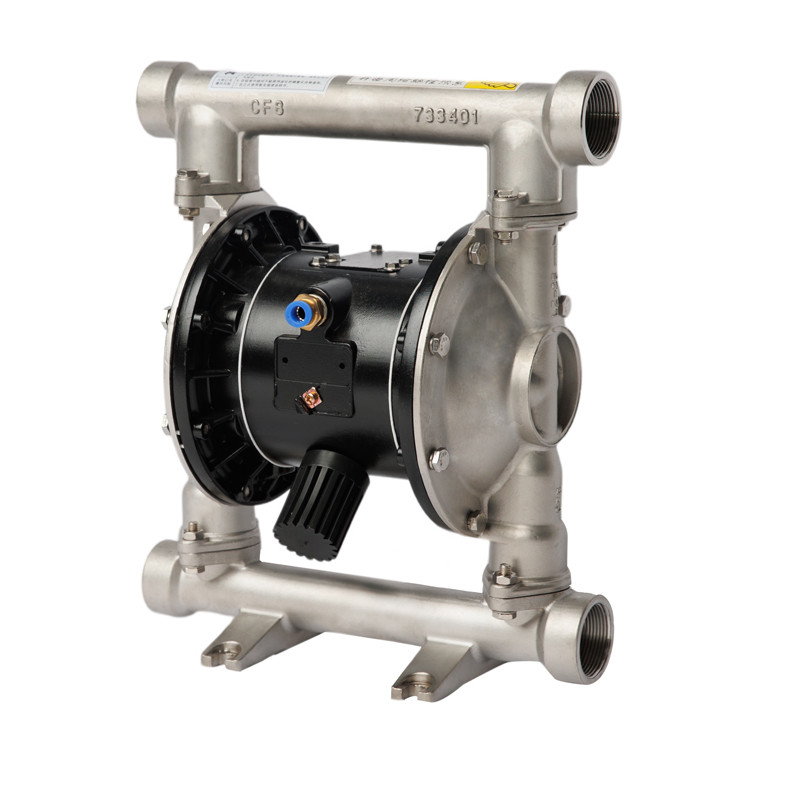

মিনি স্টেইনলেস স্টীল এয়ার ডায়াফ্রাম পাম্প

QBY3 স্টেইনলেস স্টীল বায়ু বায়ুসংক্রান্ত ডায়াফ্রাম পাম্প

বর্ণনা

নিউম্যাটিক ডায়াফ্রাগম পাম্প একটি নতুন ধরণের পরিবহন যন্ত্রপাতি যা শক্তির উত্স হিসাবে সংকুচিত বায়ু ব্যবহার করে। বিভিন্ন ক্ষয়কারী তরল, কণাযুক্ত তরল, উচ্চ সান্দ্রতা, উদ্বায়ী, জ্বলনযোগ্য,এবং অত্যন্ত বিষাক্ত তরল, এটি সম্পূর্ণরূপে পাম্প এবং শোষিত হতে পারে।
বায়ুসংক্রান্ত ডায়াফ্রাগম পাম্পের জন্য চার ধরণের উপাদান রয়েছেঃ ইঞ্জিনিয়ারিং প্লাস্টিক, অ্যালুমিনিয়াম খাদ, স্টেইনলেস স্টিল এবং castালাই লোহা। বায়ুসংক্রান্ত ডায়াফ্রাগম পাম্প নাইট্রিল রাবার, নিওপ্রেন,ফ্লুরো রবারবিভিন্ন ব্যবহারকারীর চাহিদা মেটাতে বিভিন্ন তরল মিডিয়া অনুযায়ী পলিটেট্রাফ্লুওরোথিলিন, পলিটেট্রাফ্লুওরোথিলিন ইত্যাদি।এটি বিভিন্ন বিশেষ অনুষ্ঠানে বিভিন্ন মিডিয়া পাম্প করার জন্য ইনস্টল করা হয় যা প্রচলিত পাম্প দ্বারা পাম্প করা যায় না, এবং সন্তোষজনক ফলাফল অর্জন করেছে।

বৈশিষ্ট্য

1. কোন প্রয়োজন পানি সরবরাহ, শোষণ উত্তোলন 5 মিটার পর্যন্ত, মাথা 84 মিটার পর্যন্ত, এবং আউটলেট চাপ > 7bar হয়;

2. মসৃণ এবং প্রশস্ত অভ্যন্তরীণ পাইপলাইন, ব্যাসার্ধ 10 মিমি পৌঁছানোর সঙ্গে বৃহত্তর কণা ব্যাসার্ধ স্থানান্তর করতে পারেন। যখন কাদা বা অমেধ্য পাম্প, এটি প্রায় পাম্পের কোন পরা হয়;

3. মাথা এবং প্রবাহ হার বায়ু ভালভ খোলার মাধ্যমে ধাপে ধাপে নিয়ন্ত্রিত হতে পারে (বায়ু চাপ নিয়ন্ত্রন 1-7bar মধ্যে);

4. পাম্প কোন ঘূর্ণন অংশ আছে, কোন খাদ সীল, এবং diaphragm এবং অন্যান্য যান্ত্রিক অংশ মাধ্যম থেকে পৃথক করা হয়, তাই পরিবহন মাধ্যম ফুটো হবে না। অতএব,এটি বিষাক্ত পাম্পিং জন্য উপযুক্ত, আক্রমণাত্মক বা ক্ষয়কারী তরল, এটি পরিবেশ এবং শ্রমিকদের জন্য নিরাপদ;

5. বিদ্যুৎ ব্যবহারের প্রয়োজন নেই, নিরাপদ এবং নির্ভরযোগ্যভাবে জ্বলনযোগ্য এবং বিস্ফোরক জায়গায় ব্যবহার করা যেতে পারে;

6. একটি ডুবন্ত পাম্প হিসাবে ব্যবহার করা যেতে পারে;

7. ব্যবহার করা সহজ, শুরু বা পাম্প বন্ধ শুধু খোলা এবং গ্যাস ভালভ বন্ধ করে হয়। এমনকি যদি অপ্রত্যাশিত পরিস্থিতিতে দীর্ঘ সময় শুকনো চলমান বা হঠাৎ বন্ধ, পাম্প ক্ষতিগ্রস্ত হবে না,একবার ওভারলোড, পাম্প স্বয়ংক্রিয়ভাবে স্ব-সুরক্ষা দ্বারা বন্ধ হবে, যখন লোড স্বাভাবিক ফিরে আসে, এবং এটি স্বয়ংক্রিয়ভাবে পুনরায় চালু করতে পারেন;

8. কমপ্যাক্ট কাঠামো, কম পরিধান অংশ, পাম্প ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ, পাম্প দ্বারা পরিবহন মাধ্যম গ্যাস বিতরণ ভালভ, সংযোজক রড এবং অন্যান্য চলন্ত অংশের সাথে যোগাযোগ করবে না,তাই রটর পরিধান, পিস্টন, গিয়ার, ব্লেড এবং অন্যান্য উপাদান হ্রাস করা হয়েছে;

9. উচ্চ সান্দ্র তরল পরিবহন করতে পারে (১০,০০০ সিপি এর নিচে সান্দ্রতা);

10. তেল দিয়ে তৈলাক্ত করার প্রয়োজন নেই, এবং শুকনো চালানো যেতে পারে.

The working principle of the pneumatic diaphragm pump is a positive displacement Reciprocating pump that uses the air compressor to input compressed air into the distribution valve of the diaphragm pump to drive the link shaft in the middle body of the diaphragm pump to drive the diaphragm pump diaphragm in the medium chamber of the diaphragm pump body to make transverse stretching movement to achieve the function of self-priming fluid. পাম্পের দুটি সমান্তরাল কাজের চেম্বারে, প্রতিটি একটি ইলাস্টিক diaphragm দিয়ে সজ্জিত করা হয়। সংযোগ রড দুটি diaphragms এক শরীরের মধ্যে সংযোগ করে,এবং সংকুচিত বায়ু দুটি কাজ কক্ষ মধ্যে diaphragms ঠেলে পাম্প এর ইনলেট জয়েন্ট থেকে বিতরণ ভালভ প্রবেশ করে, সংযোগকারী রড দ্বারা সংযুক্ত দুটি ডায়াফ্রাগমকে সিঙ্ক্রোনাসভাবে চলতে চালিত করে। একই সময়ে, অন্য কাজের চেম্বারে গ্যাস ডায়াফ্রাগমের পিছনে পাম্প থেকে মুক্তি পায়।বায়ুসংক্রান্ত diaphragm পাম্প দুটি প্রধান অংশ গঠিত: একটি বায়ু প্রবাহ কাঠামো এবং একটি তরল প্রবাহ কাঠামো, যা উভয় পক্ষের দুটি diaphragms দ্বারা সম্পূর্ণরূপে বিচ্ছিন্ন করা হয়।

বায়ু সরবরাহের চাপ কাজ করার জন্য প্রতি বর্গ সেন্টিমিটারে মাত্র দুই কিলোগ্রামের বেশি হতে হবে।ভালভ চেম্বার উচ্চ চাপ গ্যাস সংযোগ রড খাদ চালিত বায়ু প্রবাহ গাইডেন্স সিস্টেম মাধ্যমে এগিয়ে এবং পিছনে সরানোএকই সময়ে, খরচ করা নিম্ন চাপ গ্যাস দ্রুত নিষ্কাশন পোর্ট মাধ্যমে discharged হয়। উভয় পক্ষের উচ্চ এবং নিম্ন চাপ গ্যাস বিকল্প কর্ম অধীনে,সংযোগ রড শ্যাফ্ট বাম এবং ডান দিকে সরাতে উভয় পক্ষের diaphragms ড্রাইভ, উভয় পক্ষের ভলিউম চেম্বারে বায়ু চাপের পরিবর্তিত পরিবর্তন সৃষ্টি করে, যার ফলে তরলটির অবিচ্ছিন্ন শোষণ এবং নির্গমন অর্জন করা হয়।

অ্যাপ্লিকেশন

পেট্রোলিয়াম, রাসায়নিক, খাদ্য, ফার্মাসিউটিক্যাল, ইলেকট্রনিক্স, সিরামিকস, টেক্সটাইল, বিয়ারিং, পল্প এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।

মডেল কোডিং

এমউপাদান

ভিজা অংশ

ডায়াফ্রাগম উপাদান

বল উপাদান

বল আসন উপাদান

মডেল

পিআইটিউআরএস
